Tecsun R-1012 и его доработка
03 дек 2017, 17:54

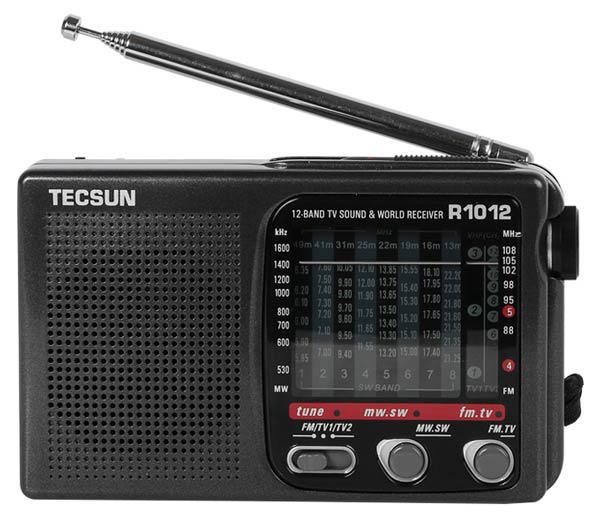

Tecsun R-1012
Радиоприемник с аналоговой шкалой из серии радиоприемников на основе микросхемы CD1691CB.
Его отличительная особенность - большое количество диапазонов, запихнутых в стандартный (?) размер приблизительно 125x80x25 мм. СВ, 8 КВ, 3 УКВ/ТВ - 12 диапазонов. Но конструкторам не удалось впихнуть все эти диапазоны, не прибегая к компромиссам, ухудшающим многие его характеристики, и довольно существенно.
Я предлагаю желающим и на елку залезть и задницу не ободрать вылечить приемник от этих компромиссов и получить полноценный аналоговый приемник с 12 диапазонами с хорошими характеристиками во всех диапазонах.
Для начала исправим типичные косяки, повторяющиеся во всех радиоприемниках Tecsun на основе CD1691CB. То есть первые доработки подойдут для всех таких приемников.
http://images.vfl.ru/ii/1512304983/04c0 ... 670966.jpg
http://images.vfl.ru/ii/1512304983/2aa5 ... 670967.jpg
Открывайте картинки в полном разрешении. Я обвел квадратиками интересущие нас места на плате и проставил номера пунктов доработок, которым они соответствуют.
1. Сделаем регулировку громкости более равномерной и плавной.
Для этого заменим резистор R11 (обозначение на плате), рядом с регулятором громкости, на больший резистор, сопротивлением 2.2 - 3.3 кОм. У меня стоит 3.3 кОм, но это после других доработок, которые уменьшают громкость. Если вы их делать не будете, то скорее всего надо ставить 2.2 кОм. Надо подобрать такой резистор, при котором от крайнего положения при кручении колеса громкости сразу же было заметно прибавление громкости, но при этом чтобы в крайнем положении громкость была нулевая. Кроме увеличения R11, поставим еще резистор к выходу регулятора (средней ноге) сопротивлением 33 кОм (подбирать R11 надо уже с этим резистором). Это тоже сделает регулировку более равномерной, а кроме того, если регулятор когда-то начнет барахлить, то обрывы скользящего контакта уже не будут приводить к бьющей по ушам максимальной громкости, а будут сбрасывать громкость к примерно чаще всего используемой.
Резистор, который у меня стоит чуть выше этих резисторов ставить пока не надо, не обращайте на него внимание.
2. Расширим диапазон воспроизводимых частот в области низких частот и устраним искажения при прослушивании громких станций (кроме искажений, созданных самим передатчиком, естественно).
Используемый динамик имеет сопротивление звуковой катушки всего 4 Ома, поэтому с разделительным конденсатором С41 со стандартно используемой емкостью 220 мкФ образуется слишком большой завал низких частот. Наушники тоже подключаются к моно-выходу параллельно, поэтому сопротивление параллельного соединения левого и правого уха составит всего 8 Ом, а не 16, что тоже многовато низких частот срезает. Поэтому предлагаю увеличить этот конденсатор до 470 мкФ. При установке конденсатора соблюдаем полярность!
Кроме этого, глубокие басы срезаются на разделительном конденсаторе от выхода детектора до входа УНЧ (пины 23 и 24). Я, однако, не предлагаю увеличивать его емкость, вместо этого предлагаю последовательно с этим конденсатором включить резистор сопротивлением 68 кОм. Это тоже изменит постоянную времени цепи, и кроме того ослабит сигнал перед входом УНЧ, и тогда на громких звуках не будут возникать искажения. Когда я так сделал, я, однако, был не очень доволен - образовалось некоторое бубнение на низких частотах, особенно неприятное при прослушивании АМ-диапазонов (СВ, КВ).
Сделал вывод, что емкость конденсатора была изначально выбрана правильно, специально для устранения этого где-то образующегося подъема низких частот. Но подъем низких частот идет не до самых глубоких басов, срезается же все подряд. Из-за этого глубоких басов не хватает. Поэтому цепочку пришлось усложнить, и, оставив резистор 68 кОм на месте, я припаял параллельно конденсатору (его емкость 20 нФ) цепочку из резистора 330 кОм и конденсатора 47 нФ. Выглядит это наверное ужасно на моей картинке. Слепил из того, что было. Цепочка из SMD-компонентов, наверное, будет выглядеть аккуратнее. Как ее размещать, однако, решайте сами. Результат меня порадовал. Бубнеж исчез, басы глубокие появились.
3. Уменьшим шум УНЧ в наушниках при нулевой или малой громкости.
В стандартном включении микросхемы на выходе УНЧ уровень постоянно присутствующего шума, не зависящего от громкости, великоват для прямого подключения наушников. Его хочется уменьшить простым способом.
У микросхемы имеется пин 3 - NF, Negative Feedback, отрицательная обратная связь. Вот глубину этой ООС я предлагаю увеличить, это и приведет к уменьшению и шума и максимально возможной громкости (а заодно, кстати, улучшит линейность). К этой ноге подключен блокирующий конденсатор емкостью 4,7 мкФ. Он находится не прямо у 3-го пина, к нему на плате идет проводник под микросхемой. Его положение я обвел квадратиком. Чтобы увеличить ООС, надо перерезать этот проводник, и в разрыв вставить резистор сопротивлением 1,5 - 3,3 кОм. Чем больше резистор, тем глубже ООС. Выбирайте сами. Я поставил 1,5 кОм. Но не все так просто. С резистором при большой громкости иногда возникает самовозбуждение на неизвестной (высокой) частоте. Проявляется как хаотическое гудение. Чтобы его убрать, надо параллельно резистору впаять еще конденсатор емкостью 120 пФ. У меня этот конденсатор идет на землю, что без разницы - блокирующий конденсатор все равно большой (4,7 мкФ).
После выполнения доработок пунктов 2 и 3 надо снова подобрать резистор в п. 1, так как пункты 2 и 3 уменьшают громкость. Поэтому лучше всего пункт 1 выполнять после пунктов 2 и 3.
4. Подберем комфортные пороги Soft Mute для УКВ(ТВ)-диапазонов.
Микросхема имеет фичу - снижение громкости при ослаблении принимаемого сигнала с частотной модуляцией. Это делает прослушивание при меняющемся уровне сигнала (например, в движении) более комфортным, потому что при кратковременных ослаблениях сигнала и проваливании его в шумы, громкость так же кратковременно снижается, и поэтому шум не бьет по ушам. Это и есть Soft Mute. В оригинальном (недоработанном) приемнике, однако, порог срабатывания Soft Mute установлен совершенно отфонарно, Soft Mute начинает срабатывать и уменьшать громкость при вполне еще приличных сигналах. В результате имеем ненужную болтанку громкости. Может быть, это связано с тем, что когда-то в подобных приемниках применялась более старая микросхема CXA1191BM, аналогичная по ногам, а при переходе на 1691 не удосужились подобрать новое значение резистора, задающего порог Soft Mute, а просто повторили старую схему.
Порог Soft Mute определяется резистором R14. После всех моих доработок комфортный порог для приема сильных и средних сигналов у меня получается при резисторе 7,5 кОм. Это тоже довольно раннее срабатывание Soft Mute, зато дает слабый шум между станциями - получается малошумная настройка - шум не бьет по ушам при кручении ручки настройки. Подберите сами удобный вам порог.
Есть также возможность использовать переключатель диапазонов AM (MW/SW1/SW2/...) для включения альтернативного порога Soft Mute для приема слабых сигналов. В зеленом квадратике под цифрой 4 показано, как подключить резистор, который при включении диапазона MW (средние волны) окажется подключенным параллельно резистору R14. Используется незадействованный контакт переключателя диапазонов. К этому контакту в положении MW оказывается подключена катушка T8 - часть входного контура КВ-диапазонов. Катушка по постоянному току дает соединение с тем же контактом, с которым соединен R14 - REG OUT - стабилизированное напряжение 1,3 В. Я подобрал такой резистор, чтобы Soft Mute начинало срабатывать как раз при появлении заметных шумов, что комфортно при приеме слабых сигналов. Громкость лишний раз не скачет, а шум вовремя ослабляется. В моем случае сопротивление этого резистора 22 кОм.
Изменение громкости при изменении уровня сигнала должно быть достаточно быстрым, чтобы вовремя приглушать шум, и достаточно медленным, чтобы не образовывались искажения, связанные с быстрой реакцией Soft Mute на быстрые изменения амплитуды ВЧ-сигнала, связанные, например, с АЧХ фильтров. Оптимальная постоянная времени получается при подключении конденсатора емкостью 10 мкФ. А это уже электролит. Его неудобно размещать со стороны SMD-элементов. У меня поместился. Плотно прижатый к плате конденсатор небольшого размера. Можно и попробовать проковырять дырочки и просунуть конденсатор с другой стороны. Соблюдаем полярность. Минусом к земле или плюсом к REG OUT.
5. Уменьшим яркость свечения светодиодов и потребляемый ими ток.
Светодиоды потребляют расточительно большой ток и зря едят батарейки. Его хочется уменьшить. Для этого заменим резисторы R7 и R4 на 1 кОм. Резистор R7 ограничивает ток светодиода индикатора настройки. Этот ток кроме постоянной составляющей имеет еще и переменную, связанную, например, со "сканированием" АЧХ фильтров ЧМ-сигналом. При большом токе через светодиод эта переменная составляющая тоже велика, и протекая через микросхему, проникает в УНЧ (через паразитные связи), что слышно при слабых сигналах, неточной настройке или при многолучевом приеме на нулевой громкости как слабый (но хорошо слышный) "хруст" в такт со звуковым сигналом (сильно искаженный звуковой сигнал). И вот этот "хруст" при малой громкости добавляется к основному сигналу, снижая качество звучания. Снижение тока через этот светодиод поэтому не только уменьшает потребляемый ток, но и уменьшает "хруст".
6. Настроим согласование фильтров ПЧ и установим дополнительный фильтр ПЧ для повышения избирательности.
Резистор R18 (330 Ом), показанный малиновой стрелочкой, на самом деле не нужен для правильного согласования фильтра на 330 Ом. Выход с микросхемы и так имеет выходной импеданс, близкий к 330 Ом (в datasheetе на эту микросхему в схеме этой ноги ошибка - не там нарисован резистор 220 Ом). Поэтому этот резистор не только вносит ненужные потери, но и искажает характеристику фильтра. Поэтому этот резистор надо замкнуть.
Для повышения избирательности по соседнему каналу и для подавления паразитных полос пропускания керамического фильтра (через которые могут проникать сильные сигналы с совсем других частот) можно установить дополнительный фильтр ПЧ. В приемнике установлен фильтр L10.7S (проверьте) с полосой 230 кГц. Если к нему добавить последовательно фильтр L10.7A с полосой 280 кГц, можно, не исказив основную полосу, повысить избирательность по соседнему каналу и взаимно подавить паразитные полосы пропускания (у разных фильтров они на разных частотах). Для этого перерезаем проводник, указанный синей стрелочкой. Осторожно (они ломаются) загибаем среднюю ногу дополнительного фильтра вниз - эта нога будет припаяна к земле, крайние загибаем вверх - они будут висеть в воздухе (а что делать?). Плотно кладем фильтр на плату, припаиваем среднюю ногу надежно к земле. Соединяем короткими проводочками одну крайнюю ногу с выходом первого фильтра, вторую - с входом микросхемы (пин 17). Количество грязи на пустых участках при наличии сильных сигналов на других частотах после установки фильтра заметно уменьшилось, а избирательность по соседнему каналу - заметно улучшилась. Качество звучания заметно не изменилось.
7. Настроим контур частотного дискриминатора для получения наилучшего качества звучания и симметричной работы АПЧ.
На заводе контура в дешевых приемниках настраивают наспех, и нередко получается, что для получения относительно неискаженного звучания приходится настраивать приемник не по центру полосы пропускания. Надо совместить настройку контура дискриминатора с частотой фильтров ПЧ. Поэтому это лучше делать после выполнения пункта 6.
Один из способов настройки на слух состоит в том, чтобы взять подсевшие батарейки (чтобы в сумме было меньше 2.2 В), или подать от источника заниженное напряжение и проверить на сильном сигнале, симметричны ли искажения (переходящие в тишину на краю) при расстройке относительно средней частоты, когда ярко светится светодиод настройки. Если искажения преобладают ниже частоты настройки, значит контур дискриминатора надо подстроить вниз - увеличить индуктивность, немного вкрутив сердечник по часовой стрелке. И наоборот. Для начала сойдет.
Если при настройке на середину полосы пропускания (к сожалению, она не обязательно точно совпадает с максимумом яркости светодиода настройки) напряжение на пинах 21 и 22 (обведены малиновым квадратом) одинаковое и близко к 1.3 В, это значит, что дискриминатор настроен правильно. Весь вопрос в том, чтобы определить без приборов, действительно ли мы настроены на середину полосы пропускания. Можно, например, накопить статистику. Несколько раз настраивайтесь, как вы считаете, на середину (это уже надо делать на нормальном напряжении питания, чтобы ловить середину именно фильтра, а не минимум искажений дискриминатора), сверху и снизу и меряйте напряжение. По среднему значению сделайте вывод о точности настройки дискриминатора. Другой способ - умышленно настроиться на один край полосы пропускания, где резко растет шум и искажения и измерить разницу напряжений между пинами 21 и 22 (можно прямо дифференциально ткнуться), потом измерить ту же разницу напряжений на другом краю полосы пропускания с такой же деградацией качества сигнала (шум и искажения). Если разница между двумя измерениями только в знаке (плюс и минус), а по величине измерения одинаковы - дискриминатор настроен точно. И, кстати, на краю полосы пропускания использовать яркость светодиода как индикатор одинаковой расстройки уже можно - ослабление на краю полосы пропускания растет резко, поэтому ошибка невелика. Чтобы не прыгала яркость светодиода, удобно использовать немодулированный сигнал, например, принимая сигнал гетеродина расположенного рядом другого аналогового (не DSP) приемника.
8. Настроим контур ПЧ тракта АМ.
Благодаря наличию неслабых помех в этих диапазонах настройка этого контура - простая задача (есть и польза от помех, оказывается). У меня в диапазоне СВ на многих частотах индикатор настройки горит во всю яркость только от помех. Жесть!
Просто настраиваемся на какую-нибудь частоту, где индикатор горит не на всю яркость, и настраиваем контур по максимальной яркости. Если от помех индикатор не загорается (тогда и АРУ не работает и мешать не будет), то настраиваем по максимальной громкости помех.
9. Ослабим пружинку верньера для более мягкого прокручивания.
У меня на картинке пружина сильно ослаблена, но на самом деле надо растягивать ее потихоньку, вставляя отвертку между витками. Нельзя растянуть ее слишком сильно, тогда веревка будет проворачиваться.
Продолжение следует. Сложность повысится. В следующей серии настроим контура КВ-диапазонов.
Радиоприемник с аналоговой шкалой из серии радиоприемников на основе микросхемы CD1691CB.
Его отличительная особенность - большое количество диапазонов, запихнутых в стандартный (?) размер приблизительно 125x80x25 мм. СВ, 8 КВ, 3 УКВ/ТВ - 12 диапазонов. Но конструкторам не удалось впихнуть все эти диапазоны, не прибегая к компромиссам, ухудшающим многие его характеристики, и довольно существенно.
Я предлагаю желающим и на елку залезть и задницу не ободрать вылечить приемник от этих компромиссов и получить полноценный аналоговый приемник с 12 диапазонами с хорошими характеристиками во всех диапазонах.
Для начала исправим типичные косяки, повторяющиеся во всех радиоприемниках Tecsun на основе CD1691CB. То есть первые доработки подойдут для всех таких приемников.
http://images.vfl.ru/ii/1512304983/04c0 ... 670966.jpg
http://images.vfl.ru/ii/1512304983/2aa5 ... 670967.jpg
Открывайте картинки в полном разрешении. Я обвел квадратиками интересущие нас места на плате и проставил номера пунктов доработок, которым они соответствуют.
1. Сделаем регулировку громкости более равномерной и плавной.
Для этого заменим резистор R11 (обозначение на плате), рядом с регулятором громкости, на больший резистор, сопротивлением 2.2 - 3.3 кОм. У меня стоит 3.3 кОм, но это после других доработок, которые уменьшают громкость. Если вы их делать не будете, то скорее всего надо ставить 2.2 кОм. Надо подобрать такой резистор, при котором от крайнего положения при кручении колеса громкости сразу же было заметно прибавление громкости, но при этом чтобы в крайнем положении громкость была нулевая. Кроме увеличения R11, поставим еще резистор к выходу регулятора (средней ноге) сопротивлением 33 кОм (подбирать R11 надо уже с этим резистором). Это тоже сделает регулировку более равномерной, а кроме того, если регулятор когда-то начнет барахлить, то обрывы скользящего контакта уже не будут приводить к бьющей по ушам максимальной громкости, а будут сбрасывать громкость к примерно чаще всего используемой.
Резистор, который у меня стоит чуть выше этих резисторов ставить пока не надо, не обращайте на него внимание.
2. Расширим диапазон воспроизводимых частот в области низких частот и устраним искажения при прослушивании громких станций (кроме искажений, созданных самим передатчиком, естественно).
Используемый динамик имеет сопротивление звуковой катушки всего 4 Ома, поэтому с разделительным конденсатором С41 со стандартно используемой емкостью 220 мкФ образуется слишком большой завал низких частот. Наушники тоже подключаются к моно-выходу параллельно, поэтому сопротивление параллельного соединения левого и правого уха составит всего 8 Ом, а не 16, что тоже многовато низких частот срезает. Поэтому предлагаю увеличить этот конденсатор до 470 мкФ. При установке конденсатора соблюдаем полярность!
Кроме этого, глубокие басы срезаются на разделительном конденсаторе от выхода детектора до входа УНЧ (пины 23 и 24). Я, однако, не предлагаю увеличивать его емкость, вместо этого предлагаю последовательно с этим конденсатором включить резистор сопротивлением 68 кОм. Это тоже изменит постоянную времени цепи, и кроме того ослабит сигнал перед входом УНЧ, и тогда на громких звуках не будут возникать искажения. Когда я так сделал, я, однако, был не очень доволен - образовалось некоторое бубнение на низких частотах, особенно неприятное при прослушивании АМ-диапазонов (СВ, КВ).
Сделал вывод, что емкость конденсатора была изначально выбрана правильно, специально для устранения этого где-то образующегося подъема низких частот. Но подъем низких частот идет не до самых глубоких басов, срезается же все подряд. Из-за этого глубоких басов не хватает. Поэтому цепочку пришлось усложнить, и, оставив резистор 68 кОм на месте, я припаял параллельно конденсатору (его емкость 20 нФ) цепочку из резистора 330 кОм и конденсатора 47 нФ. Выглядит это наверное ужасно на моей картинке. Слепил из того, что было. Цепочка из SMD-компонентов, наверное, будет выглядеть аккуратнее. Как ее размещать, однако, решайте сами. Результат меня порадовал. Бубнеж исчез, басы глубокие появились.
3. Уменьшим шум УНЧ в наушниках при нулевой или малой громкости.
В стандартном включении микросхемы на выходе УНЧ уровень постоянно присутствующего шума, не зависящего от громкости, великоват для прямого подключения наушников. Его хочется уменьшить простым способом.
У микросхемы имеется пин 3 - NF, Negative Feedback, отрицательная обратная связь. Вот глубину этой ООС я предлагаю увеличить, это и приведет к уменьшению и шума и максимально возможной громкости (а заодно, кстати, улучшит линейность). К этой ноге подключен блокирующий конденсатор емкостью 4,7 мкФ. Он находится не прямо у 3-го пина, к нему на плате идет проводник под микросхемой. Его положение я обвел квадратиком. Чтобы увеличить ООС, надо перерезать этот проводник, и в разрыв вставить резистор сопротивлением 1,5 - 3,3 кОм. Чем больше резистор, тем глубже ООС. Выбирайте сами. Я поставил 1,5 кОм. Но не все так просто. С резистором при большой громкости иногда возникает самовозбуждение на неизвестной (высокой) частоте. Проявляется как хаотическое гудение. Чтобы его убрать, надо параллельно резистору впаять еще конденсатор емкостью 120 пФ. У меня этот конденсатор идет на землю, что без разницы - блокирующий конденсатор все равно большой (4,7 мкФ).
После выполнения доработок пунктов 2 и 3 надо снова подобрать резистор в п. 1, так как пункты 2 и 3 уменьшают громкость. Поэтому лучше всего пункт 1 выполнять после пунктов 2 и 3.
4. Подберем комфортные пороги Soft Mute для УКВ(ТВ)-диапазонов.
Микросхема имеет фичу - снижение громкости при ослаблении принимаемого сигнала с частотной модуляцией. Это делает прослушивание при меняющемся уровне сигнала (например, в движении) более комфортным, потому что при кратковременных ослаблениях сигнала и проваливании его в шумы, громкость так же кратковременно снижается, и поэтому шум не бьет по ушам. Это и есть Soft Mute. В оригинальном (недоработанном) приемнике, однако, порог срабатывания Soft Mute установлен совершенно отфонарно, Soft Mute начинает срабатывать и уменьшать громкость при вполне еще приличных сигналах. В результате имеем ненужную болтанку громкости. Может быть, это связано с тем, что когда-то в подобных приемниках применялась более старая микросхема CXA1191BM, аналогичная по ногам, а при переходе на 1691 не удосужились подобрать новое значение резистора, задающего порог Soft Mute, а просто повторили старую схему.
Порог Soft Mute определяется резистором R14. После всех моих доработок комфортный порог для приема сильных и средних сигналов у меня получается при резисторе 7,5 кОм. Это тоже довольно раннее срабатывание Soft Mute, зато дает слабый шум между станциями - получается малошумная настройка - шум не бьет по ушам при кручении ручки настройки. Подберите сами удобный вам порог.
Есть также возможность использовать переключатель диапазонов AM (MW/SW1/SW2/...) для включения альтернативного порога Soft Mute для приема слабых сигналов. В зеленом квадратике под цифрой 4 показано, как подключить резистор, который при включении диапазона MW (средние волны) окажется подключенным параллельно резистору R14. Используется незадействованный контакт переключателя диапазонов. К этому контакту в положении MW оказывается подключена катушка T8 - часть входного контура КВ-диапазонов. Катушка по постоянному току дает соединение с тем же контактом, с которым соединен R14 - REG OUT - стабилизированное напряжение 1,3 В. Я подобрал такой резистор, чтобы Soft Mute начинало срабатывать как раз при появлении заметных шумов, что комфортно при приеме слабых сигналов. Громкость лишний раз не скачет, а шум вовремя ослабляется. В моем случае сопротивление этого резистора 22 кОм.
Изменение громкости при изменении уровня сигнала должно быть достаточно быстрым, чтобы вовремя приглушать шум, и достаточно медленным, чтобы не образовывались искажения, связанные с быстрой реакцией Soft Mute на быстрые изменения амплитуды ВЧ-сигнала, связанные, например, с АЧХ фильтров. Оптимальная постоянная времени получается при подключении конденсатора емкостью 10 мкФ. А это уже электролит. Его неудобно размещать со стороны SMD-элементов. У меня поместился. Плотно прижатый к плате конденсатор небольшого размера. Можно и попробовать проковырять дырочки и просунуть конденсатор с другой стороны. Соблюдаем полярность. Минусом к земле или плюсом к REG OUT.
5. Уменьшим яркость свечения светодиодов и потребляемый ими ток.
Светодиоды потребляют расточительно большой ток и зря едят батарейки. Его хочется уменьшить. Для этого заменим резисторы R7 и R4 на 1 кОм. Резистор R7 ограничивает ток светодиода индикатора настройки. Этот ток кроме постоянной составляющей имеет еще и переменную, связанную, например, со "сканированием" АЧХ фильтров ЧМ-сигналом. При большом токе через светодиод эта переменная составляющая тоже велика, и протекая через микросхему, проникает в УНЧ (через паразитные связи), что слышно при слабых сигналах, неточной настройке или при многолучевом приеме на нулевой громкости как слабый (но хорошо слышный) "хруст" в такт со звуковым сигналом (сильно искаженный звуковой сигнал). И вот этот "хруст" при малой громкости добавляется к основному сигналу, снижая качество звучания. Снижение тока через этот светодиод поэтому не только уменьшает потребляемый ток, но и уменьшает "хруст".
6. Настроим согласование фильтров ПЧ и установим дополнительный фильтр ПЧ для повышения избирательности.
Резистор R18 (330 Ом), показанный малиновой стрелочкой, на самом деле не нужен для правильного согласования фильтра на 330 Ом. Выход с микросхемы и так имеет выходной импеданс, близкий к 330 Ом (в datasheetе на эту микросхему в схеме этой ноги ошибка - не там нарисован резистор 220 Ом). Поэтому этот резистор не только вносит ненужные потери, но и искажает характеристику фильтра. Поэтому этот резистор надо замкнуть.
Для повышения избирательности по соседнему каналу и для подавления паразитных полос пропускания керамического фильтра (через которые могут проникать сильные сигналы с совсем других частот) можно установить дополнительный фильтр ПЧ. В приемнике установлен фильтр L10.7S (проверьте) с полосой 230 кГц. Если к нему добавить последовательно фильтр L10.7A с полосой 280 кГц, можно, не исказив основную полосу, повысить избирательность по соседнему каналу и взаимно подавить паразитные полосы пропускания (у разных фильтров они на разных частотах). Для этого перерезаем проводник, указанный синей стрелочкой. Осторожно (они ломаются) загибаем среднюю ногу дополнительного фильтра вниз - эта нога будет припаяна к земле, крайние загибаем вверх - они будут висеть в воздухе (а что делать?). Плотно кладем фильтр на плату, припаиваем среднюю ногу надежно к земле. Соединяем короткими проводочками одну крайнюю ногу с выходом первого фильтра, вторую - с входом микросхемы (пин 17). Количество грязи на пустых участках при наличии сильных сигналов на других частотах после установки фильтра заметно уменьшилось, а избирательность по соседнему каналу - заметно улучшилась. Качество звучания заметно не изменилось.
7. Настроим контур частотного дискриминатора для получения наилучшего качества звучания и симметричной работы АПЧ.
На заводе контура в дешевых приемниках настраивают наспех, и нередко получается, что для получения относительно неискаженного звучания приходится настраивать приемник не по центру полосы пропускания. Надо совместить настройку контура дискриминатора с частотой фильтров ПЧ. Поэтому это лучше делать после выполнения пункта 6.
Один из способов настройки на слух состоит в том, чтобы взять подсевшие батарейки (чтобы в сумме было меньше 2.2 В), или подать от источника заниженное напряжение и проверить на сильном сигнале, симметричны ли искажения (переходящие в тишину на краю) при расстройке относительно средней частоты, когда ярко светится светодиод настройки. Если искажения преобладают ниже частоты настройки, значит контур дискриминатора надо подстроить вниз - увеличить индуктивность, немного вкрутив сердечник по часовой стрелке. И наоборот. Для начала сойдет.
Если при настройке на середину полосы пропускания (к сожалению, она не обязательно точно совпадает с максимумом яркости светодиода настройки) напряжение на пинах 21 и 22 (обведены малиновым квадратом) одинаковое и близко к 1.3 В, это значит, что дискриминатор настроен правильно. Весь вопрос в том, чтобы определить без приборов, действительно ли мы настроены на середину полосы пропускания. Можно, например, накопить статистику. Несколько раз настраивайтесь, как вы считаете, на середину (это уже надо делать на нормальном напряжении питания, чтобы ловить середину именно фильтра, а не минимум искажений дискриминатора), сверху и снизу и меряйте напряжение. По среднему значению сделайте вывод о точности настройки дискриминатора. Другой способ - умышленно настроиться на один край полосы пропускания, где резко растет шум и искажения и измерить разницу напряжений между пинами 21 и 22 (можно прямо дифференциально ткнуться), потом измерить ту же разницу напряжений на другом краю полосы пропускания с такой же деградацией качества сигнала (шум и искажения). Если разница между двумя измерениями только в знаке (плюс и минус), а по величине измерения одинаковы - дискриминатор настроен точно. И, кстати, на краю полосы пропускания использовать яркость светодиода как индикатор одинаковой расстройки уже можно - ослабление на краю полосы пропускания растет резко, поэтому ошибка невелика. Чтобы не прыгала яркость светодиода, удобно использовать немодулированный сигнал, например, принимая сигнал гетеродина расположенного рядом другого аналогового (не DSP) приемника.
8. Настроим контур ПЧ тракта АМ.
Благодаря наличию неслабых помех в этих диапазонах настройка этого контура - простая задача (есть и польза от помех, оказывается). У меня в диапазоне СВ на многих частотах индикатор настройки горит во всю яркость только от помех. Жесть!
Просто настраиваемся на какую-нибудь частоту, где индикатор горит не на всю яркость, и настраиваем контур по максимальной яркости. Если от помех индикатор не загорается (тогда и АРУ не работает и мешать не будет), то настраиваем по максимальной громкости помех.
9. Ослабим пружинку верньера для более мягкого прокручивания.
У меня на картинке пружина сильно ослаблена, но на самом деле надо растягивать ее потихоньку, вставляя отвертку между витками. Нельзя растянуть ее слишком сильно, тогда веревка будет проворачиваться.
Продолжение следует. Сложность повысится. В следующей серии настроим контура КВ-диапазонов.
Re: Tecsun R-1012 и его доработка
05 дек 2017, 16:41
10. Настроим границы диапазонов и входные контура диапазонов КВ.
Настройка границ КВ-диапазонов осуществляется кручением сердечников гетеродинных катушек. Они отмечены в предыдущем посте на второй картинке. При этом надо иметь в виду, что одна катушка подстраивает сразу два диапазона.
Надо убедиться, что радиовещательные диапазоны полностью помещаются в пределы настройки. У меня, например, диапазон 31 м не полностью помещался снизу (не хватало нижней части диапазона), а 19 м - сверху.
49 м: 5700-6300 кГц
41 м: 7000-7600 кГц
31 м: 9200-10000 кГц
25 м: 11500-12200 кГц
22 м: 13500-13900 кГц
19 м: 15000-15900 кГц
16 м: 17400-18000 кГц
13 м: 21400-21950 кГц
Чтобы определить, на какую частоту настроен приемник, можно принять сигнал гетеродина на другой рядом расположенный приемник с цифровой индикацией частоты. Например, PL-310ET. Частота гетеродина на всех диапазонах, кроме 49 м, выше принимаемой частоты на 455 кГц, а в диапазоне 49 м - ниже на 455 кГц. То есть, например, в диапазоне 31 м гетеродин должен перестраиваться как минимум в диапазоне 9655-10455 кГц, а в диапазоне 49 м - 5245-5845 кГц.
Катушки имеют разную конструкцию. Катушки диапазонов 31,25 м и 49,41 м (имеющие экран) при вкручивании сердечника по часовой стрелке увеличивают индуктивность, что приводит к понижению частоты, а катушки диапазонов 22,19 и 16,13 м (без экрана) при вкручивании сердечника по часовой стрелке уменьшают индуктивность, что приводит к повышению частоты.
Схема заводского приемника:
Схема доработанного приемника:
Чтобы иметь во всех восьми диапазонах настроенную входную цепь с хорошим согласованием телескопа со входом, схему входных цепей придется изменить. Замкнуть конденсатор C29 (малиновая стрелка), что потребует выпаивания защитных диодов, иначе они будут коротить. Практического смысла в этих диодах нет, так как полевые транзисторы не используются, а все входные цепи достаточно узкополосные. Они только зря создают интермодуляцию. Либо поставить на место C29 большой конденсатор (20 нФ или больше). Если диоды выпаяны, надо немного увеличить емкость C1 на моей схеме (не видно обозначение емкости на плате, но на рисунке я ее обвел), впаяв параллельно 2.2 пФ. Подбором этой дополнительной емкости будем настраивать диапазон 22 м. Имеет смысл (хотя в общем не обязательно) также увеличить сопротивление нагрузки УВЧ R23 до 1 кОм. Это не увеличит усиление, так как одновременно уменьшится ток транзистора. Но увеличится входной импеданс, что улучшит согласование и повысит добротность входных цепей. После этого надо установить на все диапазоны другие номиналы конденсаторов, в соответствии со схемой (имеются также и последовательно включенные конденсаторы, чтобы поддерживать согласование в диапазонах 13, 16 и 25 м). Переключение на диапазон 25 м осуществляется замыканием второго дросселя (L4 на моей схеме), для чего служит длинная перемычка.
Еще один важный момент. Необходимо соединить эмиттер транзистора с REG OUT (используемый фактически как земля, все контура туда замыкаются) через большой конденсатор (20 нФ достаточно). Иначе на эмиттер с антенны хорошо наводятся помехи в обход входных цепей, так как фактически эмиттер соединен с землей (минусом) через длинный проводник, идущий рядом с проводником, соединяющим антенну со входом FM. Неудачная топология. Из-за этого близко к мощным УКВ и ТВ-передатчикам весь КВ-диапазон был забит помехами с этих диапазонов. Конденсатор их гасит практически полностью.
После этого необходимо проверить настройку. Полностью вытянуть телескоп, подключить наушники (антенна, частью которой является и провод наушников - часть входного контура, от ее длины зависит настройка). Максимум громкости помех (опять помехи полезны) должен наблюдаться на частотах немного ниже середины диапазонов. Главная подстройка - уже упомянутым добавочным конденсатором в диапазоне 22 м. Максимум помех должен наблюдаться на частоте 13600 кГц (гетеродин примется на частоте 14055 кГц). После настройки этого диапазона в других диапазонах подстройку можно осуществить более точным подбором конденсаторов и подкруткой сердечника T8. Сердечник влияет сразу на все диапазоны, но наиболее значительно - в диапазонах 49 и 41 м, а на 22 м почти не влияет.
В следующей серии исправим косяки диодного переключения гетеродина и УВЧ УКВ(ТВ)-диапазонов и настроим сопряжение гетеродина и УВЧ.
Настройка границ КВ-диапазонов осуществляется кручением сердечников гетеродинных катушек. Они отмечены в предыдущем посте на второй картинке. При этом надо иметь в виду, что одна катушка подстраивает сразу два диапазона.
Надо убедиться, что радиовещательные диапазоны полностью помещаются в пределы настройки. У меня, например, диапазон 31 м не полностью помещался снизу (не хватало нижней части диапазона), а 19 м - сверху.
49 м: 5700-6300 кГц
41 м: 7000-7600 кГц
31 м: 9200-10000 кГц
25 м: 11500-12200 кГц
22 м: 13500-13900 кГц
19 м: 15000-15900 кГц
16 м: 17400-18000 кГц
13 м: 21400-21950 кГц
Чтобы определить, на какую частоту настроен приемник, можно принять сигнал гетеродина на другой рядом расположенный приемник с цифровой индикацией частоты. Например, PL-310ET. Частота гетеродина на всех диапазонах, кроме 49 м, выше принимаемой частоты на 455 кГц, а в диапазоне 49 м - ниже на 455 кГц. То есть, например, в диапазоне 31 м гетеродин должен перестраиваться как минимум в диапазоне 9655-10455 кГц, а в диапазоне 49 м - 5245-5845 кГц.
Катушки имеют разную конструкцию. Катушки диапазонов 31,25 м и 49,41 м (имеющие экран) при вкручивании сердечника по часовой стрелке увеличивают индуктивность, что приводит к понижению частоты, а катушки диапазонов 22,19 и 16,13 м (без экрана) при вкручивании сердечника по часовой стрелке уменьшают индуктивность, что приводит к повышению частоты.
Схема заводского приемника:
Схема доработанного приемника:
Чтобы иметь во всех восьми диапазонах настроенную входную цепь с хорошим согласованием телескопа со входом, схему входных цепей придется изменить. Замкнуть конденсатор C29 (малиновая стрелка), что потребует выпаивания защитных диодов, иначе они будут коротить. Практического смысла в этих диодах нет, так как полевые транзисторы не используются, а все входные цепи достаточно узкополосные. Они только зря создают интермодуляцию. Либо поставить на место C29 большой конденсатор (20 нФ или больше). Если диоды выпаяны, надо немного увеличить емкость C1 на моей схеме (не видно обозначение емкости на плате, но на рисунке я ее обвел), впаяв параллельно 2.2 пФ. Подбором этой дополнительной емкости будем настраивать диапазон 22 м. Имеет смысл (хотя в общем не обязательно) также увеличить сопротивление нагрузки УВЧ R23 до 1 кОм. Это не увеличит усиление, так как одновременно уменьшится ток транзистора. Но увеличится входной импеданс, что улучшит согласование и повысит добротность входных цепей. После этого надо установить на все диапазоны другие номиналы конденсаторов, в соответствии со схемой (имеются также и последовательно включенные конденсаторы, чтобы поддерживать согласование в диапазонах 13, 16 и 25 м). Переключение на диапазон 25 м осуществляется замыканием второго дросселя (L4 на моей схеме), для чего служит длинная перемычка.
Еще один важный момент. Необходимо соединить эмиттер транзистора с REG OUT (используемый фактически как земля, все контура туда замыкаются) через большой конденсатор (20 нФ достаточно). Иначе на эмиттер с антенны хорошо наводятся помехи в обход входных цепей, так как фактически эмиттер соединен с землей (минусом) через длинный проводник, идущий рядом с проводником, соединяющим антенну со входом FM. Неудачная топология. Из-за этого близко к мощным УКВ и ТВ-передатчикам весь КВ-диапазон был забит помехами с этих диапазонов. Конденсатор их гасит практически полностью.
После этого необходимо проверить настройку. Полностью вытянуть телескоп, подключить наушники (антенна, частью которой является и провод наушников - часть входного контура, от ее длины зависит настройка). Максимум громкости помех (опять помехи полезны) должен наблюдаться на частотах немного ниже середины диапазонов. Главная подстройка - уже упомянутым добавочным конденсатором в диапазоне 22 м. Максимум помех должен наблюдаться на частоте 13600 кГц (гетеродин примется на частоте 14055 кГц). После настройки этого диапазона в других диапазонах подстройку можно осуществить более точным подбором конденсаторов и подкруткой сердечника T8. Сердечник влияет сразу на все диапазоны, но наиболее значительно - в диапазонах 49 и 41 м, а на 22 м почти не влияет.
В следующей серии исправим косяки диодного переключения гетеродина и УВЧ УКВ(ТВ)-диапазонов и настроим сопряжение гетеродина и УВЧ.
Re: Tecsun R-1012 и его доработка
05 дек 2017, 19:56
smartguy писал(а):Настройка границ КВ-диапазонов осуществляется кручением сердечников гетеродинных катушек. Они отмечены в предыдущем посте на второй картинке.
Какие в итоге получились границы поддиапазонов КВ
Re: Tecsun R-1012 и его доработка
06 дек 2017, 01:03
vladimir писал(а):Какие в итоге получились границы поддиапазонов КВ
Вот специально померял:
49 м: 5745-6555
41 м: 6805-7795
31 м: 9275-10375
25 м: 11345-12280
22 м: 13160-14260
19 м: 15010-15900
16 м: 17355-18420
13 м: 21125-22445
Диапазон 22 м хотя и широкий, но полоса входного контура на нем получается узкая (что хорошо с точки зрения подавления зеркального канала), и едва захватывает вещательный диапазон (13500-13900), поэтому вне этой полосы чувствительность падает. Сузить его нельзя, так как тогда сузится и диапазон 19 м (одной катушкой регулируются), а он и так еле поместился.
Вот в диапазонах 16 и 13 м много лишнего, и их теоретически можно сузить, для этого надо подпаять дополнительный конденсатор в параллель (или заменить) конденсатору, который там уже устарновлен параллельно гетеродинной катушке и уменьшить индуктивность катушки (выкрутить сердечник из катушки, то есть в данной конструкуии затолкать его вглубь по часовой стрелке). Но есть подозрения, что гетеродин тогда в диапазоне 13 м перестанет заводиться. Не пробовал, однако.
В диапазоне 41 м снизу тоже много лишнего, особенно с учетом того, что теперь вещание идет в 7200-7600. А внизу любительские 40 м, которые все равно без SSB не принять. Но сузить нельзя - тогда не поместится 49 м снизу.
Re: Tecsun R-1012 и его доработка
06 дек 2017, 01:10
Попробую по вашей схеме со звуком сделать.в принципе я менял на tecsun r202t конденсатор вместо 220 мф на 460 мф.бассы появились..звук мягкий стал.также заменил динамик в место 4 Ом 0,25 w поставил 8 Ом 1,5 w.что интересно в наушниках низкие хорошо слышны а высокие нет,а через динамик на оборот больше слышны высокие чем низкие.понимаю все ещё может зависит и от наушников...
Re: Tecsun R-1012 и его доработка
06 дек 2017, 01:16
smartguy писал(а):После этого надо установить на все диапазоны другие номиналы конденсаторов, в соответствии со схемой (имеются также и последовательно включенные конденсаторы, чтобы поддерживать согласование в диапазонах 13, 16 и 25 м)
Забыл еще отметить необходимость перерезания дорожек, соединяющих контакты двух переключателей в положении 13, 16 и 25 м, чтобы установить в разрыв конденсаторы, а для диапазона 13 м конденсатор 120 пФ ставится не в разрыв, а к соседнему контакту диапазона 16 м. Получается последовательное соединение 120 пФ и 560 пФ. Можно поставить и в разрыв, тогда емкость нужна 100 пФ. В любом случае соседние контакты диапазонов 13 и 16 м переключателя S1.2 (верхние по схеме и нижние на фотографии) замкнуты - конденсатор на землю (REG OUT) C11 на моей схеме используется в обоих диапазонах.
Re: Tecsun R-1012 и его доработка
06 дек 2017, 10:21
smartguy писал(а):Вот специально померял:
49 м: 5745-6555
41 м: 6805-7795
31 м: 9275-10375
25 м: 11345-12280
22 м: 13160-14260
19 м: 15010-15900
16 м: 17355-18420
13 м: 21125-22445
Нормальные получились границы, вот только 16 и 13 м желательно подправить (тем более, ширина позволяет). Для ориентировки у р/п DE-1103, вот такие границы:
16 м: 17050 - 18050 кГц
13 м: 20950 - 21950 кГц
Re: Tecsun R-1012 и его доработка
10 дек 2017, 21:56
11. Исправим косяки диодного переключения гетеродина и УВЧ УКВ(ТВ)-диапазонов и настроим сопряжение гетеродина и УВЧ.
Это, пожалуй, самая сложная и утомительная операция. Я долго думал, и решил предложить два варианта. Простой и полноценый. Простой я не пробовал, но он простой, поэтому должно все работать.
Простой вариант. Он исправляет длительность переходных процессов при переключении диапазонов FM/TV1/TV2, уменьшает потребляемый ток, настраивает сопряжение контуров УВЧ и гетеродина, что улучшает чувствительность и избирательность по зеркальному и другим побочным каналам. Но не устраняет зависимость частоты настройки от напряжения питания (даже усугубляет), и не достигает максимальной избирательности по зеркальному каналу и не минимизирует кашу из станций при сильных сигналах (не минимизирует интермодуляцию).
Оригинальная схема.
Доработанная схема по простому варианту.
Доработка сводится к добавлению резисторов R5 и R6, сопротивлением 22 кОм от контактов, куда вводятся проводочки от переключателя, к минусу, что уменьшает длительность переходных процессов при переключении диапазонов; замене резисторов R20, R21, R22, R24 (обозначение на плате) на резисторы с большим сопротивлением, что уменьшает ток диодов и уменьшает шунтирование резисторами контуров; замене конденсатора C25, включенного последовательно с переменным конденсатором контура УВЧ, на конденсатор емкостью 68 пФ вместо 10 пФ, что дает возможность получить перестройку контура УВЧ во всем диапазоне.
Дополнительно желательно выпаять лишний диод, через который в оригинальной схеме в диапазоне TV2 включались (открывались) и диоды диапазона FM. На второй картинке первого поста чть ниже КПЕ видна надпись BT135 и отсутствующий диод. Это он. Это было сделано, как я понял, для решения проблемы, связанной с возбуждением гетеродина в верхней части диапазоне TV2 совсем не на тех частотах, где ожидалось. Проявлялись конструктивные резонансы, связанные с нерациональным размещением элементов. Можете начать с выпаивания этого диода и убедиться. Поэтому, если мы этот диод выпаиваем (для экономии тока), то проблему надо решить другим путем. Для этого параллельно катушкам диапазона FM (средним) надо припаять конденсаторы емкостью 2.7 пФ, чтобы сместить резонанс. Катушки же надо немного растянуть (раздвинуть витки). Это приведет к некоторому растяжению диапазона FM, что только к лучшему, потому что в оригинале он не был растянут на всю шкалу.
Кроме того, чтобы можно было настроить контур УВЧ диапазона TV2, придется выпаять и диод D7 (обозначение на плате), замыкающий на землю катушку УВЧ TV2, и впаять его с другой стороны по кратчайшему пути к КПЕ. Очень неудачно размещен этот диод, набегает большая конструктивная индуктивность. На рисунке белой полоской я обозначил предлагаемое положение этого диода. Длина выводов при этом должна быть минимальной. Соблюдаем полярность - черной полосочкой к минусу.
После этого необходимо настроить контура гетеродина. В диапазоне TV2 12-й канал в оригинале не помещается в шкалу (наш 11-й канал соответствует 12-му каналу стандарта, на который настроен этот приемник). Надо его подтянуть, для этого немного растянуть катушку гетеродина диапазона TV2. Если на 12-м канале ничего не вещает, можно ориентироваться по шкале, чтобы, скажем, 10-й канал был на своем месте. После этого проверить границы других диапазонов, убедиться, что они помещаются в шкалу (FM: 83.75-108.0 TV1: 56.25-74.0). Если вблизи границ диапазонов ничего не вещает, можно принимать гетеродин (который на 10.7 МГц выше) на другой приемник с цифровой индикацией, хотя принять 118.7 МГц (частота гетеродина при настройке на 108 МГц) можно только на приемник с авиа-диапазоном.
После настройки контуров гетеродина надо настроить контура УВЧ. Сначала TV2, потом FM, потом TV1. В такой последовательности, потому что катушка TV2 используется во всех трех диапазонах, а катушка FM используется и в диапазоне TV1. Раздвижкой витков катушек настроить контур по максимальной яркости светодиода настройки при приеме несильной станции, или принимая гетеродин другого аналогового (не DSP) приемника, расположенного рядом. Настройку надо проверить на двух частотах - в верхней и нижней половине диапазона. Если в нижней половине требуется сжимать витки после точной настройки в верхней половине, значит, емкость C25 (который мы заменили на 68 пФ) недостаточна, надо увеличить. Проверить настройку можно внесением в катушку ферритового стержня, что увеличивает индуктивность (аналогично сжатию витков), или латунного стержня, что уменьшает индуктивность (аналогично раздвижке витков).
Неприятное обстоятельство в том, что для доступа к катушке УВЧ TV1 придется полностью вынимать плату. Для этого придется открутить колесо верньера с блока КПЕ (аккуратно, следите, чтобы ниточка не слетела, обратно ее поставить непросто для неопытных), отпаять ферритовую антенну, и отпаять два проводочка к переключателю диапазонов FM/TV1/TV2. После настройки все это обратно собирать. Довольно большой геморрой. Эту катушку точно придется растягивать, чтобы получить точную настройку. Альтернатива, которая приходит в голову - подобрать дроссель в диапазоне 0.22-0.82 мкГн и припаять его в параллель к этой катушке с другой стороны, а настройку проверить внесением стержней (ферритового и латунного) в катушку FM, благо она тоже используется и в диапазоне TV1.
Сложный вариант. В отличие от простого варианта, этот вариант еще устраняет зависимость частоты настройки от напряжения питания, достигает максимальной избирательности по зеркальному каналу и минимизирует кашу из станций при сильных сигналах (минимизирует интермодуляцию).
Доработанная схема по сложному варианту.
Это вариант для желающих выжать максимум. Суть его сводится к перемене местами разделительных конденсаторов и диодов. Тогда диоды оказываются непосредственно подключены к катушкам, на которых имеется стабилизированное напряжение 1,3 В. Переключать диоды при этом придется, соединяя их через резисторы не с +3 В, а с минусом (землей). Тогда из-за меньшего напряжения ток через диоды уменьшается, а резисторы в такой схеме уже не шунтируют контура, поэтому резисторы менять не требуется. Зато потребуется переделать плату с переключателем, соединить средний контакт с минусом, а плюсовой проводник перерезать.
Кроме того, для получения максимальной добротности минимизируются конструктивные индуктивности предельным сокращением длины проводников (актуально для диапазона TV2), и волновое сопротивление контуров минимизируется (минимизируется индуктивность, максимизируется емкость). Это также дает возможность подбором параллельных емкостей и настройкой катушек точно настроить контура по всему диапазону во всех диапазонах. Конденсатор подбирается при настройке вверху диапазона, катушка настраивается при настройке внизу диапазона. Встроенные подстроечные конденсаторы блока КПЕ для максимизации добротности надо выкрутить на минимум.
Многие катушки придется заменить, уменьшив их диаметр, и возможно, отмотав виток, так как растягивать их будет некуда.
В общем, настройка довольно долгая получается, и потребуется полностью вынимать плату. Зато результат порадует.
А ведь такая конструкция изначально могла быть сделана на заводе, конденсаторы и катушки подобраны один раз, и далее просто тиражировать такую конструкцию.
В следующей серии установим переключаемые входные полосовые фильтры для диапазонов FM/TV1/TV2, максимизирующие чувствительность и избирательность по зеркальному каналу, используя сэкономленные диоды.
Это, пожалуй, самая сложная и утомительная операция. Я долго думал, и решил предложить два варианта. Простой и полноценый. Простой я не пробовал, но он простой, поэтому должно все работать.
Простой вариант. Он исправляет длительность переходных процессов при переключении диапазонов FM/TV1/TV2, уменьшает потребляемый ток, настраивает сопряжение контуров УВЧ и гетеродина, что улучшает чувствительность и избирательность по зеркальному и другим побочным каналам. Но не устраняет зависимость частоты настройки от напряжения питания (даже усугубляет), и не достигает максимальной избирательности по зеркальному каналу и не минимизирует кашу из станций при сильных сигналах (не минимизирует интермодуляцию).
Оригинальная схема.
Доработанная схема по простому варианту.
Доработка сводится к добавлению резисторов R5 и R6, сопротивлением 22 кОм от контактов, куда вводятся проводочки от переключателя, к минусу, что уменьшает длительность переходных процессов при переключении диапазонов; замене резисторов R20, R21, R22, R24 (обозначение на плате) на резисторы с большим сопротивлением, что уменьшает ток диодов и уменьшает шунтирование резисторами контуров; замене конденсатора C25, включенного последовательно с переменным конденсатором контура УВЧ, на конденсатор емкостью 68 пФ вместо 10 пФ, что дает возможность получить перестройку контура УВЧ во всем диапазоне.
Дополнительно желательно выпаять лишний диод, через который в оригинальной схеме в диапазоне TV2 включались (открывались) и диоды диапазона FM. На второй картинке первого поста чть ниже КПЕ видна надпись BT135 и отсутствующий диод. Это он. Это было сделано, как я понял, для решения проблемы, связанной с возбуждением гетеродина в верхней части диапазоне TV2 совсем не на тех частотах, где ожидалось. Проявлялись конструктивные резонансы, связанные с нерациональным размещением элементов. Можете начать с выпаивания этого диода и убедиться. Поэтому, если мы этот диод выпаиваем (для экономии тока), то проблему надо решить другим путем. Для этого параллельно катушкам диапазона FM (средним) надо припаять конденсаторы емкостью 2.7 пФ, чтобы сместить резонанс. Катушки же надо немного растянуть (раздвинуть витки). Это приведет к некоторому растяжению диапазона FM, что только к лучшему, потому что в оригинале он не был растянут на всю шкалу.
Кроме того, чтобы можно было настроить контур УВЧ диапазона TV2, придется выпаять и диод D7 (обозначение на плате), замыкающий на землю катушку УВЧ TV2, и впаять его с другой стороны по кратчайшему пути к КПЕ. Очень неудачно размещен этот диод, набегает большая конструктивная индуктивность. На рисунке белой полоской я обозначил предлагаемое положение этого диода. Длина выводов при этом должна быть минимальной. Соблюдаем полярность - черной полосочкой к минусу.
После этого необходимо настроить контура гетеродина. В диапазоне TV2 12-й канал в оригинале не помещается в шкалу (наш 11-й канал соответствует 12-му каналу стандарта, на который настроен этот приемник). Надо его подтянуть, для этого немного растянуть катушку гетеродина диапазона TV2. Если на 12-м канале ничего не вещает, можно ориентироваться по шкале, чтобы, скажем, 10-й канал был на своем месте. После этого проверить границы других диапазонов, убедиться, что они помещаются в шкалу (FM: 83.75-108.0 TV1: 56.25-74.0). Если вблизи границ диапазонов ничего не вещает, можно принимать гетеродин (который на 10.7 МГц выше) на другой приемник с цифровой индикацией, хотя принять 118.7 МГц (частота гетеродина при настройке на 108 МГц) можно только на приемник с авиа-диапазоном.
После настройки контуров гетеродина надо настроить контура УВЧ. Сначала TV2, потом FM, потом TV1. В такой последовательности, потому что катушка TV2 используется во всех трех диапазонах, а катушка FM используется и в диапазоне TV1. Раздвижкой витков катушек настроить контур по максимальной яркости светодиода настройки при приеме несильной станции, или принимая гетеродин другого аналогового (не DSP) приемника, расположенного рядом. Настройку надо проверить на двух частотах - в верхней и нижней половине диапазона. Если в нижней половине требуется сжимать витки после точной настройки в верхней половине, значит, емкость C25 (который мы заменили на 68 пФ) недостаточна, надо увеличить. Проверить настройку можно внесением в катушку ферритового стержня, что увеличивает индуктивность (аналогично сжатию витков), или латунного стержня, что уменьшает индуктивность (аналогично раздвижке витков).
Неприятное обстоятельство в том, что для доступа к катушке УВЧ TV1 придется полностью вынимать плату. Для этого придется открутить колесо верньера с блока КПЕ (аккуратно, следите, чтобы ниточка не слетела, обратно ее поставить непросто для неопытных), отпаять ферритовую антенну, и отпаять два проводочка к переключателю диапазонов FM/TV1/TV2. После настройки все это обратно собирать. Довольно большой геморрой. Эту катушку точно придется растягивать, чтобы получить точную настройку. Альтернатива, которая приходит в голову - подобрать дроссель в диапазоне 0.22-0.82 мкГн и припаять его в параллель к этой катушке с другой стороны, а настройку проверить внесением стержней (ферритового и латунного) в катушку FM, благо она тоже используется и в диапазоне TV1.
Сложный вариант. В отличие от простого варианта, этот вариант еще устраняет зависимость частоты настройки от напряжения питания, достигает максимальной избирательности по зеркальному каналу и минимизирует кашу из станций при сильных сигналах (минимизирует интермодуляцию).
Доработанная схема по сложному варианту.
Это вариант для желающих выжать максимум. Суть его сводится к перемене местами разделительных конденсаторов и диодов. Тогда диоды оказываются непосредственно подключены к катушкам, на которых имеется стабилизированное напряжение 1,3 В. Переключать диоды при этом придется, соединяя их через резисторы не с +3 В, а с минусом (землей). Тогда из-за меньшего напряжения ток через диоды уменьшается, а резисторы в такой схеме уже не шунтируют контура, поэтому резисторы менять не требуется. Зато потребуется переделать плату с переключателем, соединить средний контакт с минусом, а плюсовой проводник перерезать.
Кроме того, для получения максимальной добротности минимизируются конструктивные индуктивности предельным сокращением длины проводников (актуально для диапазона TV2), и волновое сопротивление контуров минимизируется (минимизируется индуктивность, максимизируется емкость). Это также дает возможность подбором параллельных емкостей и настройкой катушек точно настроить контура по всему диапазону во всех диапазонах. Конденсатор подбирается при настройке вверху диапазона, катушка настраивается при настройке внизу диапазона. Встроенные подстроечные конденсаторы блока КПЕ для максимизации добротности надо выкрутить на минимум.
Многие катушки придется заменить, уменьшив их диаметр, и возможно, отмотав виток, так как растягивать их будет некуда.
В общем, настройка довольно долгая получается, и потребуется полностью вынимать плату. Зато результат порадует.
А ведь такая конструкция изначально могла быть сделана на заводе, конденсаторы и катушки подобраны один раз, и далее просто тиражировать такую конструкцию.
В следующей серии установим переключаемые входные полосовые фильтры для диапазонов FM/TV1/TV2, максимизирующие чувствительность и избирательность по зеркальному каналу, используя сэкономленные диоды.
Re: Tecsun R-1012 и его доработка
17 дек 2017, 18:37

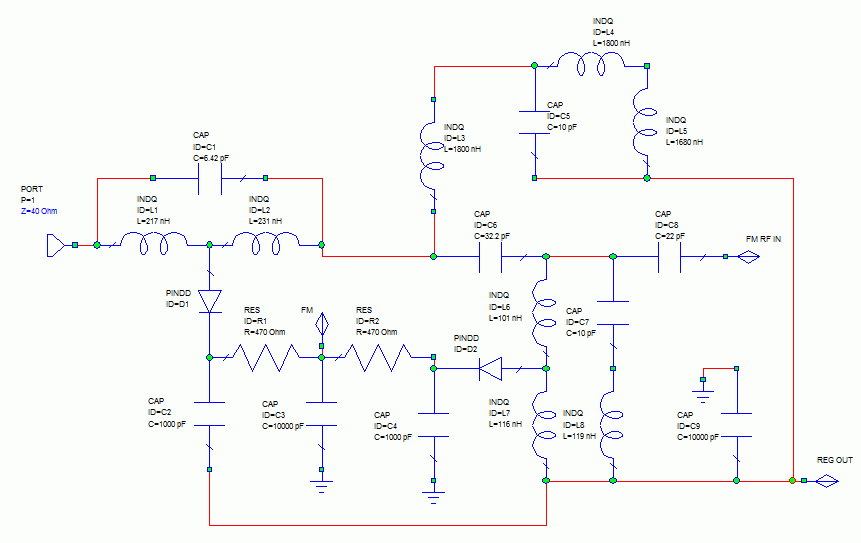

12. Установим переключаемые полосовые фильтры диапазонов УКВ.
Для повышения чувствительности и избирательности по зеркальному каналу можно установить на входе согласующие полосовые фильтры. Предлагаемая схема предполагает, что остальные доработки уже сделаны по сложному варианту.
Элементы C6,L3,C5,L4,L5 уже установлены и были настроены при настройке диапазонов КВ. После установки входных фильтров УКВ, возможно, придется снова подобрать (уменьшить) конденсатор C6 по наибольшей чувствительности на частоте 13600 кГц в диапазоне 22 м (при растянутом телескопе и подключенных наушниках). У меня это получается при установке конденсатора емкостью 2.2 пФ параллельно уже имевшемуся конденсатору емкостью 30 пФ.
Конденсатор C8 надо заменить на 22 пФ (был 47 пФ).
Конденсатор C1 (6,42 пФ) состоит из последовательно соединенных конденсаторов 18 пФ и 10 пФ.
Катушка L1 ставится вертикально вместо уже установленной небольшой катушки.
Проводник, идущий по обратной стороне платы от соединения катушек L1 и L2 к месту установки (выпаянных) защитных диодов надо полностью отрезать, потому что его емкость будет искажать характеристику. Места перерезания указаны фиолетовыми стрелками, но это место точно показать не удалось, оно с другой стороны платы, надо полностью разбирать, что бы его сфотографировать, что мне лениво. Но, надеюсь, понятно.

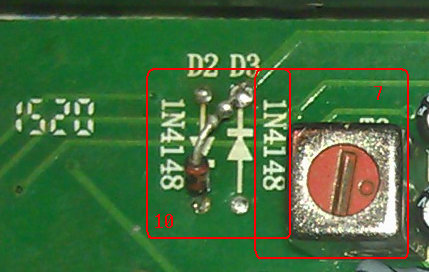

Диод D1 - один из выпаянных защитных диодов 1N4148, диод D2 - лишний диод D7 (BT135), выпаянный при доработке контуров УВЧ (п.11).
Внутренние диаметры всех катушек 3 мм. Диаметр провода 0.55 мм.
L1 содержит 12 витков, L2 - 13 витков, L6 -7 витков, L7 и L8 - 8 витков. В принципе, при точных размерах настройка не требуется. Можно даже попробовать использовать готовые дроссели L1 и L2 - 0,22 мкГн, L6 - 0,1 мкГн, L7 и L8 - 0,12 мкГн. Получится, наверное, чуть похуже из-за разброса номиналов и более низкой добротности, но не намного.
При закрытых диодах (отсутствии тока через них) фильтр пропускает в диапазонах TV1 (с советским УКВ) и TV2, диапазон FM (и зеркали с него) подавлен не менее чем 25 дБ, при открытых диодах - пропускает в диапазоне FM, а сигналы от, например, TB-передатчиков ниже этого диапазона подавляются в зависимости от частоты не менее чем на 25 дБ. Это позволяет, например, подавить эффект размножения частоты 88.0 МГц на весь диапазон (при любом положении настройки, где нет других станций, слышна станция, работающая на 88.0 МГц) при очень сильном сигнале этой станции и 3 ТВК, чья несущая изображения находится на 77.25 МГц и работает гетеродином (88.0-77.25=10.75, что попадает прямо на ПЧ и поэтому звучит независимо от настройки). Зеркальный канал с авиа-диапазона и сильные сигналы любительских и служебных станций диапазона 2 м (144 МГц) также подавляются фильтром-пробкой (C7L8), настроенным примерно на 145 МГц. Да и просто грязи становится меньше при сильных сигналах.
За счет согласования чувствительность на свой телескоп по сравнению с оригинальной входной цепью (без фильтров) улучшается в диапазонах TV1 и FM на 6-8 дБ и становится примерно наравне с PL-310ET, в советском УКВ даже немного лучше.
В целом получился весьма приятный, легкий, малогабаритный, красиво звучащий (особенно на наушники) без искажений, многодиапазонный, чувствительный приемник с низким потреблением питания, при этом не сильно захлебывающийся сильными сигналами, несмотря на слабую динамику микросхемы CD1691BM. И чего было не сделать это сразу на заводе? Ничего же сверхъестественного в этих доработках нет.
Для повышения чувствительности и избирательности по зеркальному каналу можно установить на входе согласующие полосовые фильтры. Предлагаемая схема предполагает, что остальные доработки уже сделаны по сложному варианту.
Элементы C6,L3,C5,L4,L5 уже установлены и были настроены при настройке диапазонов КВ. После установки входных фильтров УКВ, возможно, придется снова подобрать (уменьшить) конденсатор C6 по наибольшей чувствительности на частоте 13600 кГц в диапазоне 22 м (при растянутом телескопе и подключенных наушниках). У меня это получается при установке конденсатора емкостью 2.2 пФ параллельно уже имевшемуся конденсатору емкостью 30 пФ.
Конденсатор C8 надо заменить на 22 пФ (был 47 пФ).
Конденсатор C1 (6,42 пФ) состоит из последовательно соединенных конденсаторов 18 пФ и 10 пФ.
Катушка L1 ставится вертикально вместо уже установленной небольшой катушки.
Проводник, идущий по обратной стороне платы от соединения катушек L1 и L2 к месту установки (выпаянных) защитных диодов надо полностью отрезать, потому что его емкость будет искажать характеристику. Места перерезания указаны фиолетовыми стрелками, но это место точно показать не удалось, оно с другой стороны платы, надо полностью разбирать, что бы его сфотографировать, что мне лениво. Но, надеюсь, понятно.
Диод D1 - один из выпаянных защитных диодов 1N4148, диод D2 - лишний диод D7 (BT135), выпаянный при доработке контуров УВЧ (п.11).
Внутренние диаметры всех катушек 3 мм. Диаметр провода 0.55 мм.
L1 содержит 12 витков, L2 - 13 витков, L6 -7 витков, L7 и L8 - 8 витков. В принципе, при точных размерах настройка не требуется. Можно даже попробовать использовать готовые дроссели L1 и L2 - 0,22 мкГн, L6 - 0,1 мкГн, L7 и L8 - 0,12 мкГн. Получится, наверное, чуть похуже из-за разброса номиналов и более низкой добротности, но не намного.
При закрытых диодах (отсутствии тока через них) фильтр пропускает в диапазонах TV1 (с советским УКВ) и TV2, диапазон FM (и зеркали с него) подавлен не менее чем 25 дБ, при открытых диодах - пропускает в диапазоне FM, а сигналы от, например, TB-передатчиков ниже этого диапазона подавляются в зависимости от частоты не менее чем на 25 дБ. Это позволяет, например, подавить эффект размножения частоты 88.0 МГц на весь диапазон (при любом положении настройки, где нет других станций, слышна станция, работающая на 88.0 МГц) при очень сильном сигнале этой станции и 3 ТВК, чья несущая изображения находится на 77.25 МГц и работает гетеродином (88.0-77.25=10.75, что попадает прямо на ПЧ и поэтому звучит независимо от настройки). Зеркальный канал с авиа-диапазона и сильные сигналы любительских и служебных станций диапазона 2 м (144 МГц) также подавляются фильтром-пробкой (C7L8), настроенным примерно на 145 МГц. Да и просто грязи становится меньше при сильных сигналах.
За счет согласования чувствительность на свой телескоп по сравнению с оригинальной входной цепью (без фильтров) улучшается в диапазонах TV1 и FM на 6-8 дБ и становится примерно наравне с PL-310ET, в советском УКВ даже немного лучше.
В целом получился весьма приятный, легкий, малогабаритный, красиво звучащий (особенно на наушники) без искажений, многодиапазонный, чувствительный приемник с низким потреблением питания, при этом не сильно захлебывающийся сильными сигналами, несмотря на слабую динамику микросхемы CD1691BM. И чего было не сделать это сразу на заводе? Ничего же сверхъестественного в этих доработках нет.
Re: Tecsun R-1012 и его доработка
17 дек 2017, 20:03
Осталось добавить ssb, как последний штрих.
Re: Tecsun R-1012 и его доработка
17 дек 2017, 20:18
universe1 писал(а):Осталось добавить ssb, как последний штрих.
В принципе, это несложно делается. Генератор на 455 кГц надо добавить, место там под него даже найдется, и есть даже способ использовать переключатель FM/TV1/TV2 для его включения/выключения. Но особого смысла нет. Все равно точно настраивать неудобно, частота при этом еще нестабильная, да и входные контура настроены на вещательные диапазоны, а в любительских чувствительность снижается, хотя 40 м в принципе неплохо принимается. Надо еще чем-то подстраивать уровень генерируемой несущей. В общем, особого комфорта не получится, хотя чисто побаловаться можно было бы, кому интересно.
Re: Tecsun R-1012 и его доработка
17 дек 2017, 20:24
Забыл добавить, что после установки входных полосовых фильтров, КВ будет приниматься только в положении переключателя TV1 или TV2 (лучше TV1 для минимизации потребления тока), в положении FM телескоп на частотах КВ получается замкнут на землю через диод D1.
Re: Tecsun R-1012 и его доработка
05 янв 2018, 22:49
Доработал звук в Tecsun r1012 и по такому же принципу и в Tecsun r202t.при доработке решил не использовать резисторы 68 и 330 кОм .использовал конденсатор 470 мФ и 47 нФ.звук реально стал отличным.бассы хорошо отлажены...приятно слушать.вот только басс сильнее в tecsun r202t чем tecsun r1012.в r202t конденсатор поставил 470мФ 25v,а в r1012 470мФ 16v.может в вольтаже разница......послушаю в наушниках,посмотрю как регулировка звука будет....может и там доработку сделаю....СПАСИБО ЗА ГРАМОТНУЮ ПОДРОБНУЮ ДОРАБОТКУ.....ПРИГОДИЛАСЬ.....МОЖЕТ ЕЩЁ И ПРИГОДИТСЯ.........
Re: Tecsun R-1012 и его доработка
05 янв 2018, 23:00
Доработка
У вас нет доступа для просмотра вложений в этом сообщении.
Re: Tecsun R-1012 и его доработка
06 янв 2018, 01:29
Тема еще не закрыта. На КВ в диапазонах 16 и особенно 13 метров доработанный приемник все еще отстает по чувствительности на телескоп от PL-310ET. Но уже не из-за отсутствия настройки, а из-за нежелательной отрицательной обратной связи в УВЧ на этих высоких частотах, за счет проходной емкости транзистора (коллектор-база) и входной емкости входа AM RF IN микросхемы CD1691CB. Чтобы эту обратную связь убрать (уменьшить), надо дорабатывать и выходные цепи УВЧ. Можно увидеть у меня голубенький дроссель последовательно с резистором. Эта цепь у меня вместо резистора R16 на плате (или R2 в моей схеме п.10), подключенного к входу AM RF IN. Резистор у меня тот же 470 ом, а дроссель 1.8 мкГн. Такая цепь немного уменьшает обратную связь в диапазонах 19 и 16 м, но почти не влияет на 13 м. Наиболее эффективная корректирующая цепь требует включения дросселя последовательно к коллектору транзистора. Я просто не нашел возможности это разместить. Дождусь, когда придут мелкие дроссели, может сделаю и выложу эту доработку. Расчет показывает, что после такой доработки во всех диапазонах КВ чувствительность на телескоп должна быть лучше, чем у PL-310ET. Это возможно за счет узкополосного согласования телескопа со входом в каждом поддиапазоне, чего нет у PL-310ET - там широкополосный вход.
Доработка интересна тем, что позволяет убедиться, что и относительно простой приемник при грамотной схемотехнике и настройке может иметь характеристики не хуже более сложных приемников, а в чем-то (например, в экономичности) и лучше.
Доработка интересна тем, что позволяет убедиться, что и относительно простой приемник при грамотной схемотехнике и настройке может иметь характеристики не хуже более сложных приемников, а в чем-то (например, в экономичности) и лучше.
